法蘭閘閥閥門首頁 > 產品展示 > 閘閥 > 法蘭閘閥 >

產品名稱：Z941W-16/25/40/64 電動法蘭閘閥[ 2021-05-19 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Z941W-16/25/40/64 電動法蘭閘閥產品介紹

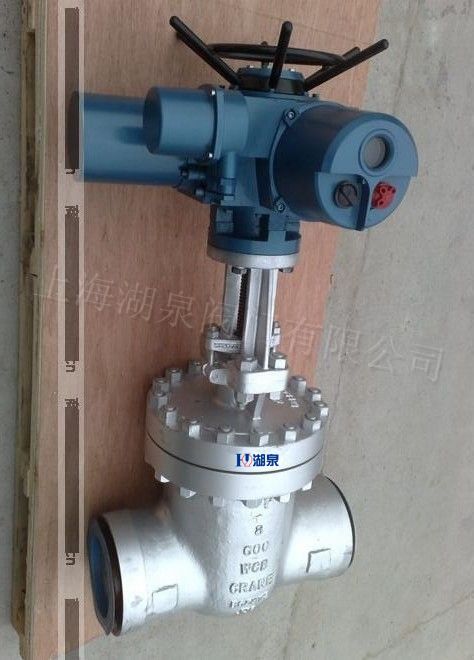

    上海湖泉閥門有限公司Z941W-16/25/40/64 電動法蘭閘閥，閥座密封面材料為合金鋼（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、鉻鎳鈦不銹鋼（Z941W-16P~63P）、鉻鎳鉬鈦不銹鋼（Z941W-16R~63R）、鉻鉬鋼（Z941W-16I~63I），公稱壓力 PN16~PN63，閥體材料為碳素鋼（Z941H-16C~63 Z941Y-16C~63）、鉻鎳鈦不銹鋼（Z941Y-16P~63P Z941W-16P~63P）、鉻鎳鉬鈦不銹鋼（Z941Y-16R~63R Z941W-16R~63R）、鉻鉬合金鋼（Z941Y-16I~63I Z941W-16I~63I）的閘閥。它是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。適用于石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。


    二、Z941W-16/25/40/64 電動法蘭閘閥主要性能規范

    公稱壓力（MPa） 試驗壓力（MPa）
    殼體 密封（液） 密封（氣） 上密封
    1.6 2.4 1.76 0.6 1.76
    2.5 3.8 2.75 0.6 2.75
    4.0 6.0 4.4 0.6 4.4
    6.4 9.6 7.04 0.6 7.04
    10.0 15.0 11.0 0.6 11.0
    16.0 24.0 17.6 0.6 17.6

    三、Z941W-16/25/40/64 電動法蘭閘閥適用范圍

    殼體材料 適用介質 適用溫度（℃）
    碳素鋼（C型） 水、蒸汽、油品 ≤425
    鉻鎳鈦鋼（P型） 硝酸類 ≤200
    鉻鎳鉬鈦鋼（R型） 醋酸類 ≤200
    鉻鉬鋼（I型） 水、蒸汽、油品 ≤550

  • 四、Z941H電動法蘭閘閥主要連接及外形尺寸

    Z941H電動法蘭閘閥主要連接及外形尺寸（PN16）
    公稱通徑DN（in） 主要外形尺寸及連接尺寸 電動裝置型號
    L D D1 D2 b f z-Φd H
    Z940、Z941、Z942
    40 200 145 110 85 16 3 4-Φ18 595 ZB15
    50 250 160 115 100 16 3 4-Φ18 653 ZB15
    65 265 180 145 120 18 3 4-Φ18 665 ZB15
    80 280 195 160 135 20 3 8-Φ18 725 ZB15
    100 300 215 180 155 20 3 8-Φ18 787 ZB15
    125 325 245 210 185 22 3 8-Φ18 806 ZB20
    150 350 280 240 210 24 3 8-Φ23 955 ZB20
    200 400 335 295 265 26 3 12-Φ23 1105 ZB40
    250 450 405 355 320 30 3 12-Φ25 1343 ZB40
    300 500 460 410 375 30 3 12-Φ25 1516 ZC45
    350 550 520 470 435 34 4 16-Φ25 1678 ZC45
    400 600 580 525 485 36 4 16-Φ30 1849 ZC90
    450 650 640 585 545 38 4 20-Φ30 1937 ZC90
    500 700 705 650 608 42 4 20-Φ34 2234 ZC120
    600 800 840 770 718 46 5 20-Φ41 2432 ZC180
    700 900 910 840 788 48 5 24-Φ41 2489 ZC250
    800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
    900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
    1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
    1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
    1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000
    Z941H電動法蘭閘閥主要連接及外形尺寸（PN25）
    公稱通徑DN（in） 主要外形尺寸及連接尺寸 電動裝置型號
    L D D1 D2 b f z-Φd H
    Z940、Z941、Z942
    40 200 145 110 85 18 3 4-Φ18 595 ZB15
    50 250 160 125 100 20 3 4-Φ18 653 ZB15
    65 265 180 145 120 22 3 8-Φ18 665 ZB15
    80 280 195 160 135 22 3 8-Φ18 725 ZB15
    100 300 230 190 160 24 3 8-Φ23 787 ZB20
    125 325 270 220 188 28 3 8-Φ25 902 ZB20
    150 350 300 250 218 30 3 8-Φ25 955 ZB20
    200 400 360 310 278 34 3 12-Φ25 1105 ZB40
    250 425 425 370 332 36 3 12-Φ30 1343 ZB40
    300 450 485 430 390 40 4 12-Φ30 1516 ZC60
    350 550 550 490 448 44 4 16-Φ30 1678 ZC60
    400 600 610 550 505 48 4 16-Φ34 1849 ZC90
    450 650 660 600 555 50 4 16-Φ34 1937 ZC90
    500 700 730 660 610 52 4 20-Φ34 2234 ZC120
    600 800 840 770 718 56 5 20-Φ41 2432 ZC180
    700 900 955 875 815 60 5 20-Φ41 2489 ZC250
    800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350


上一篇： 電動法蘭閘閥dn300pn25 / 下一篇：沒有了
