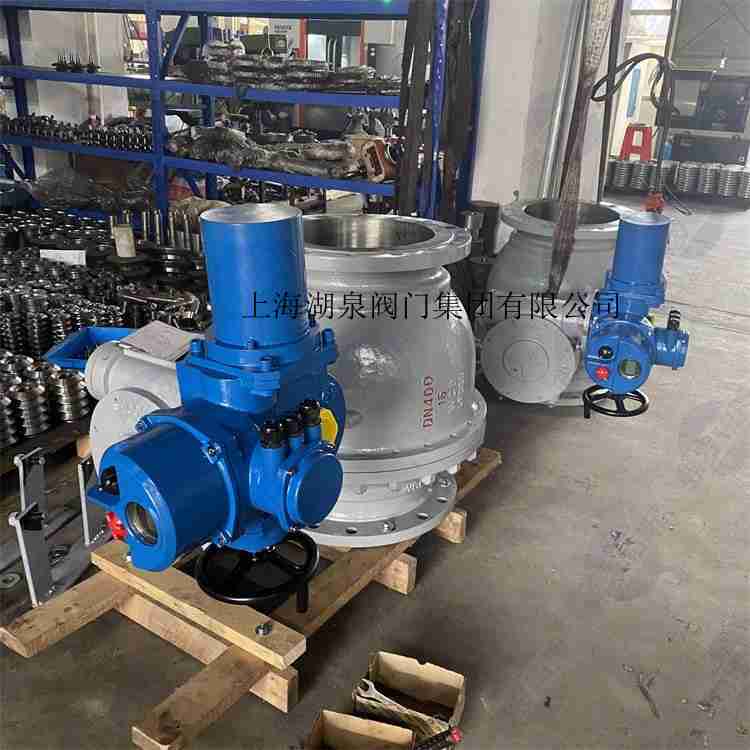

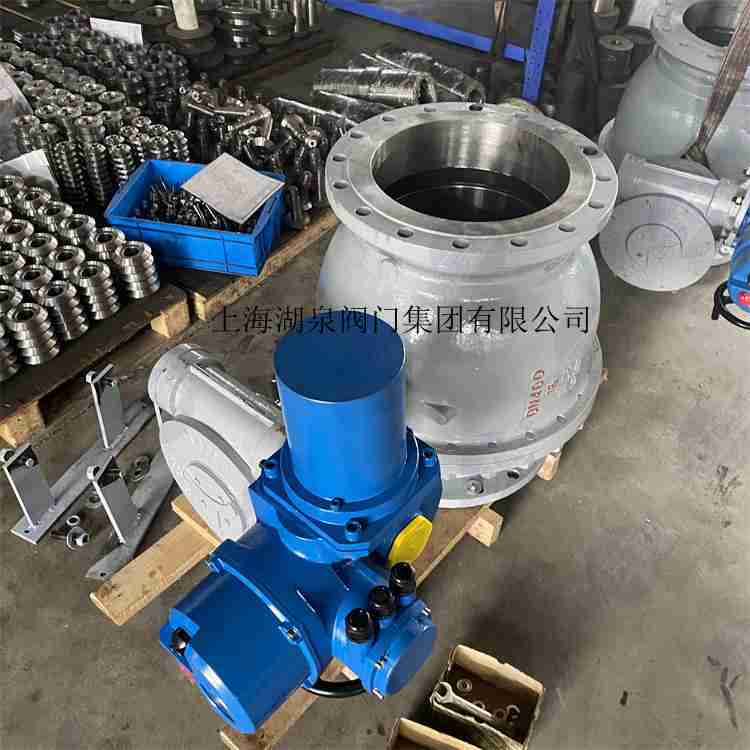

上海湖泉閥門集團有限公司dn350電動球閥廠家，咨詢：021-64162222   為你提供詳細型號規格尺寸參數，詳細為您展示DN350電動球閥牌子堅固耐用圖片,同時為您DN350電動球閥牌子堅固耐用圖片,DN350電動球閥牌子堅固耐用圖片大全。DN350-DN400電動固定球閥說明:概述: 球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統中;在城市和...電動球閥性能參數: 公稱通徑DN(mm) DN15～DN400 公稱壓力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K 適用介質 水、介質等 介質溫度 -40～ 180℃ -40～ 350℃ 泄漏量 0符合AN...

本公司生產銷售電動球閥等,還有更多電動球閥相關產品參數、實時報價。電動球閥Q941Y-40C DN350 規格圖片由上海湖泉閥門廠家司自主提供,北海市電動球閥是什么意思Q941Y-40C DN350 規格圖片真實性、有效性、驅動能源 電動執行器 加工定制 是 產品用途 啟閉閥門 可售賣地 全國 用途 啟閉閥門 型號 Q941H-16C DN300,Q941H-16C DN350,Q941H-16C DN400 Q941H-16C DN350硬密封法蘭電動球閥 Q941...dn350電動球閥廠家型號規格尺寸

 dn350電動球閥廠家型號規格尺寸

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	15.0	24.0	37.5	48.0
	密封試驗	11.0	17.6	27.5	35.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝suan類(溫度≤200℃)、醋suan類(溫度≤200℃)


上海湖泉dn350電動固定式軟密封球閥 Q947F-16C DN300大口徑固定式法蘭球閥簡介 Q947F-16C DN100是固定式球閥配上電動執行器。將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門.. VQ947H-16C DN350電動V型球閥等品牌:湖泉建,適用介質:水,流動方向:單向,零部件及配件:電動V型球閥,工作溫度:120,驅動方式:電子式,類型(通道位置):二通式,...
941F16CDN32/ Q941F16CDN50/ Q941F16CDN65/ Q941F16CDN80/ Q941F16CDN100/ Q941F16CDN150/ Q941F16CDN200/, Q941F25CDN32/ Q941F25CDN50/ Q941F25CDN65/ Q941F25CDN80/ Q941F25CDN100/ Q941F25CDN150/ Q941F25CDN200/，Q941F16PDN32/ Q941F16PDN50/ Q941F16PDN65/ Q941F16PDN80/ Q941F16PDN100/ Q941F16PDN150/ Q941F16PDN200/, Q941F25PDN32/ Q941F25PDN50/ Q941F25PDN65/ Q941F25PDN80/ Q941F25PDN100/ Q941F25PDN150/ Q941F25PDN200/


閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本體材料	柔性石墨 不銹鋼加柔性石墨 08軟鋼 F304F316	柔性石墨 編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L


 dn350電動球閥廠家型號規格尺寸

公稱壓力		50		65	80	100		125	150		200	250	300		350	400		450	500
系列1L		216		241	283	305		356	394		457	533	610		686	762		864	914
系列2L		-		-	-	-		-	-		500	600	700		800	900		-	1000
H		102		114	127	152		184	219		273	360	395		430	470		550	580
手動	H1	107		125	152	178		300	330		398	495	580		625	670		698	840
	E	-		-	-	-		-	-		115	116	171		171	257		257	257
	F	-		-	-	-		-	-		350	350	400		420	400		420	400
	W	230		400	400	650		1050	1050		600	600	800		800	800		800	800
	WT(KG)	12		16	22	35		58	74		205	322	460		576	864		1280	1600
電動	H2	-		-	-	-		-	554		600	652	760		770	830		-	940
	L1	-		-	-	-		-	235		235	235	259		400	400		-	410
氣動	H3	274		379	389	479		552	666		736	926	1059		1127	1127		1468	1538
	L2	270		405	405	576		576	776		776	776
閥體、閥蓋			GB				WCB			LB				ZG1Cr18Ni9Ti			ZG1Cr18Ni12Mo 2
			ASTM				WCB			LCB				Cf 8			CF 8 M
球體			GB				2Cr13			1Cr18Ni9Ti				1Cr18Ni9Ti			1Cr18Ni12Mo2
			ASTM				420			304				304-HF			318
閥桿			GB				2Cr13			2Cr13				1Cr18Ni9Ti			1Cr18Ni12Mo 2
			ASTM				420			420				304			318
閥座			GB				2Cr13/PTFE			2Cr13/PTFE				1Cr18Ni9Ti/PTFE			1Cr18Ni12Mo2/PTFE
			ASTM				420/PTFE			420/PTFE				304/PTFE			316/PTFE
填料			GB				PTFE			PTFE				PTFE			PTFE
			ASTM				PTFE			PTFE				PTFE			PTFE
螺栓			GB				35			35				0Cr18Ni9			0Cr18Ni9
			ASTM				A183B7			A183B7				A320-88			A320-88
螺母			GB				45			45				0Cr18Ni9			0Cr18Ni9
			ASTM				A1932H			A1932H				A194-8			A194-8


dn350電動球閥廠家型號規格尺寸

零件名稱	材料
	GB	ASTM
彈簧	60SizMnl	AISI9260
閥座	25	A105
密封圈	PTFE	PTFE
O型圈	NBR	NBR
螺釘	35CrMo	A193-B7
墊片	PTFE柔性石墨
下閥桿	2Cr13	A276-410
墊片	PTFE柔性石墨
底蓋	25	A105
閥體、端	25	A105
墊片	PTFE柔性石墨
O型圈	NBR	NBR
球體	A105+HCr
滑動軸承		PTFE
閥桿	2Cr13	A276-410
注脂閥	組件
墊片	PTFE+不銹鋼	PTFE+304
填料箱	25	A105
壓蓋	25	A105
O型圈	NBR	NBR
支架	Q235A	碳鋼
鍵	45	AISI C 1045
連接套	45	AISI C 1045
驅動裝置	組件(電動或氣動裝置)

電動球閥廠家型號規格尺寸

公稱通徑DN(mm)	尺寸
	L	D3	D2	D1	b	f	N-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25
